產品介紹

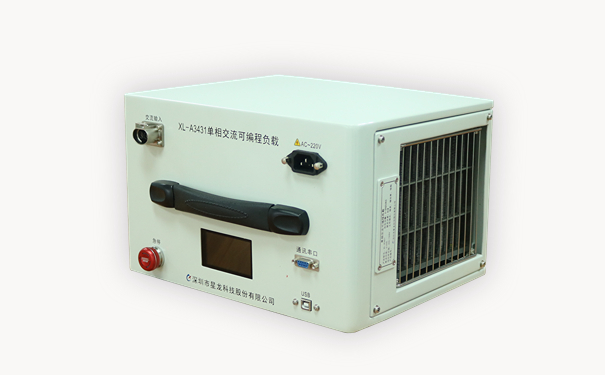

XL-A3431交流充電樁負載箱主要用來作為電動汽車充電樁現場檢定的負載，配合我司的直流充電樁校驗儀XL903就可以實現交流充電樁現場檢測過程，整個檢測過程符合國家相關檢測標準和計量標準《JJG 1148-2018電動汽車交流充電樁檢定規程》的要求。

電阻負載箱內部主板采用ARMCortex-M4內核架構的處理器芯片，使整個電阻負載箱工作流程自動化，減少人工參與，節省操作時間。內部采用多路大功率電阻并聯結構，通過高質量繼電器控制連接，通過控制繼電器可實現多種檔位切換，整個過程完全自動化，不需要人工參與。采用強制風冷，電路結構簡單，無需太多維護，節約散熱成本。內部設置溫度檢測，實時監控箱內工作溫度，保證了負載使用中的安全性和可靠性。箱體安裝2個國標交流充電槍插座，方便用戶級聯，增加負載功率。

功能特點

?

交流充電樁負載箱具有以下功能特點：

?實現《JJG 1148-2018電動汽車交流充電樁檢定規程》中要求的功率檢定點；

?額定電壓下，最小電流步進145mA，全部具備256個檔位；

?負載箱具有自動電阻換擋功能；

?可通過CAN總線或者串口控制；

?具有絕緣接地保護檢驗功能;

?采用強制風冷；

?箱體裝有2個符合國標的交流充電槍插座，使用帶有雙頭充電槍的電纜方便多臺電阻負載箱級聯，級聯后的負載箱通過CAN總線控制；

?設備可采用交流220V供電，也可直接使用充電槍進行供電，這樣在沒有市電的場合方便測試；

?內置溫度傳感器，當箱內溫度過高時，主動斷開負載進行高溫保護，同時向外發出報警，另外可通過通信口試試監控箱內溫度；

?單臺可作為8kW（單相37A）以下單相交流充電樁負載，多臺級聯可作為48kW(三相74A)以下三相交流充電樁負載；

技術參數

想了解產品詳細情況，可索取產品說明書：點擊下載，或點在線咨詢直接聯系我司客服謝謝！
