產品介紹

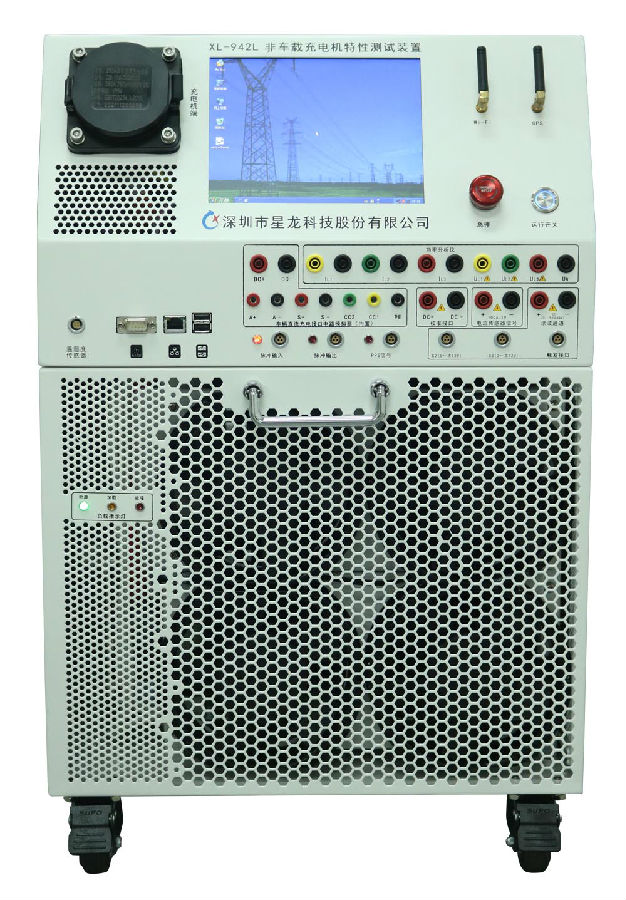

XL-942L非車載充電機特性測試裝置滿足計量檢定、互操作性檢測、協議一致性檢測的測試需求?；ゲ僮餍詸z測過程，波形與報文實時圖形化顯示，工作狀態一目了然。設備通過網線連接到路由器，數據可無線傳輸，可通過平板電腦等無線設備實現遠程控制。
功能特點
?內置車輛直流充電接口電路模擬器，具備控制導引相關電路，可與充電機實現報文交互；
?內置錄波模塊，可同時對BMS報文及相關電信號進行實時錄波，實現各電信號間的同步，并可實現BMS報文與相關電信號的同步；
?內置功率分析模塊；
?內置互操作性相關測試電路，可執行相關的故障動作檢測；
?內置BMS模擬器軟件；
?內置1000V絕緣電阻測試儀功能，無需攜帶分離式絕緣測試儀，即可實現對充電機的絕緣電阻檢測；
?面板具備充電槍接口中所有信號的引出接口，信號包含DC+、DC-、GND、S+、S-、CC1、CC2、A+、A-、PE；
?具備電能脈沖輸入和電能脈沖輸出接口；
?內置電池電壓模擬器，用于充電機開啟的電壓檢測；
?內置GPS模塊，實現精確對時；
?內置工控機，自帶高清觸摸顯示屏，具備USB口、串口和網口；
?內置WIFI通信模塊，可使用筆記本、平板電腦遠程控制，實現所有功能測試；
?內置可編程負載，功率可達30kW，且采用一體化設計；
?具備負載擴容接口，可通過級聯擴容，直流******240kW；
?額定電壓下，負載最小電流步進0.005A，具備65536個檔位；
?負載具備自動換擋功能，具備恒流、恒壓、恒阻、恒功率多種工作模式；
?負載采用風冷方式進行散熱，具備設備溫度監控功能，溫度過高時斷開負載、溫度夠低時停止風扇運行。
技術參數
| 1.直流電壓測量 | 11.負載工作電流 | |||
| 分辨率 | 0.01%RG | 直流輸入電流 | 0～75A DC | |
| 準確度 | ±0.05%RD（100V～1150V） | 12.負載功率 | ||
| 輸入范圍 | 0～1150V DC | 功率 | 30kW（單臺） | |
| 2. 直流電流測量 | 13.負載恒流模式 | |||
| 分辨率 | 0.01%RG | 直流量程 | 0～30A | |
| 準確度 | ±0.05%RD（5A-300A） | 分辨率 | 0.1A | |
| 輸入范圍 | 0～300A DC | 測量準確度 | ±（0.1% + 0.05%FS） | |
| 3. 直流電能測量 | 14.負載恒壓模式 | |||
| 電能測量準確度 | ±0.05%（100V～1150V）/（5A-300A） | 直流量程 | 10～1000V | |
| 4. 絕緣電阻測量 | 分辨率 | 0.1V | ||
| 電壓范圍 | 500V、1000V | 測量準確度 | ±（0.1% + 0.05%FS） | |
| 電阻測量范圍 | 5～50MΩ | 15.負載恒功率模式 | ||
| 測量準確度 | ±5%（5～50MΩ） | 直流量程 | 0～30kW | |
| 5.時鐘測量 | 分辨率 | 1W | ||
| 測量準確度 | GPS對時時鐘精度 | 測量準確度 | ±（0.1% + 0.05%FS） | |
| 6.紋波測量 | 恒功率范圍 | 400V~1000V | ||
| 測量準確度 | ±1% | 16.負載恒阻模式 | ||
| 帶寬 | <6kHz | 直流量程 | 5.3～200000Ω | |
| 7.溫濕度測量 | 分辨率 | U/200000Ω | ||
| 溫度測量范圍 | -25℃～55℃ | 測量準確度 | ±（0.1% ±0.0008S） | |
| 溫度測量準確度 | ±0.3°C | 17.負載檔位 | ||
| 溫度測量分辨率 | 0.1°C | 檔位數量 | 65536個 | |
| 濕度測量范圍 | 0%RH～99.9%RH | 可級聯臺數 | 8臺 | |
| 濕度測量準確度 | ±5%RH | 最小電流步進 | 0.005A | |
| 濕度測量分辨率 | 0.1%RH | 最小功率步進 | 0.1W | |
| 8. 功率分析儀測量 | 18.負載溫度監控 | |||
| 交流電壓輸入 | 220V±20%（±0.05%RD） | 環境溫度范圍 | -10～40°C | |
| 交流電流輸入 | 0.1～500A(±0.5%RG)（需選配互感器） | 溫度測量范圍 | -40～120°C | |
| 功率準確度 | ±0.5%RG | 19.整機指標 | ||
| 9.錄波儀測量 | 工作電源 | 220V (±5%) AC @50Hz | ||
| 電壓輸入 | ±1000V | ******功耗 | ＜100VA | |
| 測量準確度 | ±1%RG | 工作溫度 | -20℃～50℃ | |
| 波形捕獲分辨率 | 10us | 相對濕度 | ≤85% | |
| CAN波特率 | 250kbit/s | 儲存條件 | －30℃～60℃ | |
| 10.負載工作電壓 | 預熱時間 | 5分鐘 | ||
| 直流輸入電壓 | 0～1000V DC | 整機尺寸 | 440mm*485mm*615mm（寬*深*高） | |
想了解產品詳細情況，可索取產品說明書：點擊下載，或點在線咨詢直接聯系我司客服謝謝！
